电梯紧急求助语音
1. 产品说明
本产品是针对电梯发生困人报警时，进行紧急救援语音通话的而定制开发的电梯紧急救援装置，不但可以主动拨打紧急救援电话，还具有电梯物联网的功能
l 安装简单
l 兼容电梯五方对讲
l 主动报警救援通话，支持指定电话呼入（需SIM支持）
l 具备电梯物联网功能
2. 技术参数
类别 | 规格参数 |
移动运营商 | 全网通（移动、联通、电信） |
通讯频段 | LTE-FDD：B1/B3/B5/B8 |
网络延时 | ≤500MS |
电梯品牌 | 支持所有电梯品牌 |
紧急救援通话 | 支持移动语音通话、网络语音通话、电话黑白名单 |
电梯物联网 | 支持电梯远程状态监控，故障报警、统计及远程管理。 |
五方对讲 | 兼容德凌，革邦等4线主流五方对讲 |
工作电压 | 12V-24V DC |
最大功率 | ≤ 5W |
工作温度 | -10℃~ +60℃ |
工作湿度 | 10%-90%（无冷凝） |
安装方式 | 主机导轨式安装，副机内置嵌入式安装 |
3. 接口面板描述
接口定义 | 说明 |
电源供电 | 12V-24V DC（如接入五方对讲，必须与五方对讲系统电源电压一致，以免烧毁五方对讲系统）。 |
RS485 | 对接支持RS485接口的电梯系统，波特率≤115200，半双工。 |
CAN | 对接支持CAN总线接口的电梯系统，波特率≤100k。（可选） |
RS232 | 对接支持RS232接口的电梯系统，波特率≤115200。全双工。（可选） |
开关量 | 支持1路输入，1路输出（干接点）。 |
语音对讲 | 并入五方对讲系统的R、L端。（与开关量共用接口，功能二选一）。 |
LED指示灯 | 说明 |
电源指示 | 常亮：电源供电正常。 |
运行状态指示 | 快速闪烁：系统正在启动或者升级。 1秒闪烁：系统运行正常。 |
云连接状态 | 常亮：云连接正常。 |
故障告警指示 | 常亮：无SIM卡或者SIM异常。 亮1秒灭1秒：系统与电梯系统连接失败。 |
移动网络状态 | 慢闪：正在连接移动网络。 常亮：移动网络连接成功。 闪亮：有网络数据交互。 |
移动信号强度 | 全 灭：无信号。 亮1灯：信号质量差，数据通讯差，容易掉线。 亮2灯：信号质量中等，数据通讯正常。 全 亮：信号质量优，数据通讯正常，无延时。 |

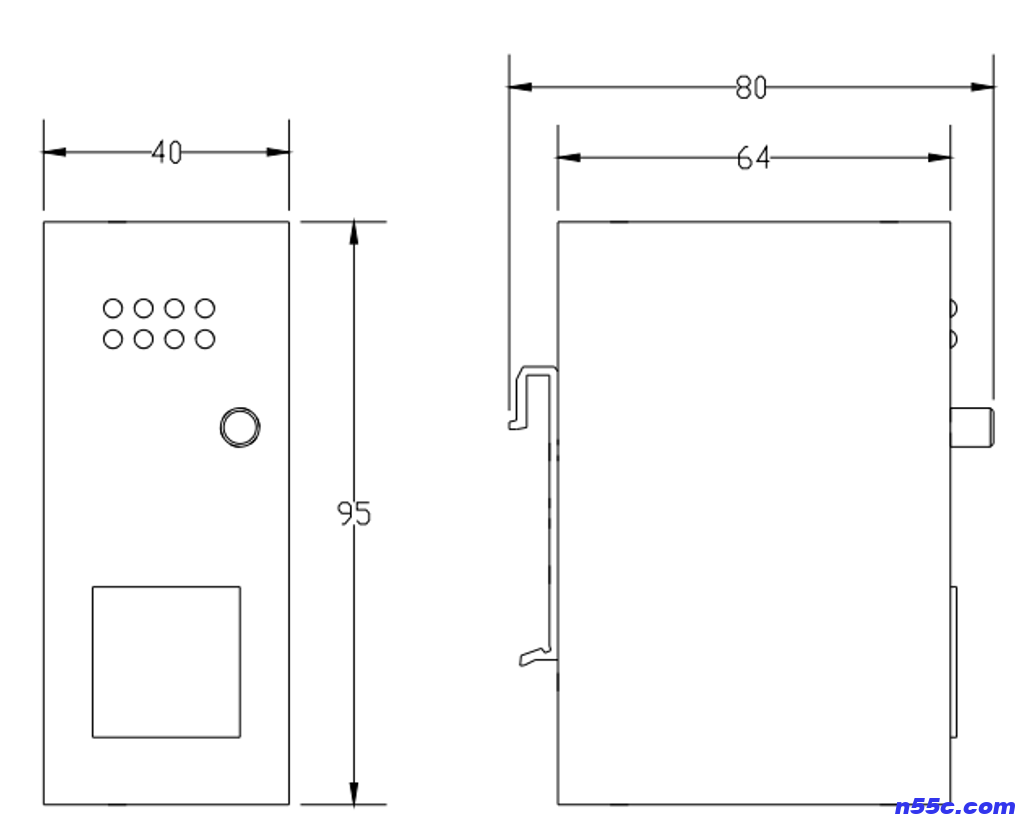

4.安装尺寸
具体安装尺寸要求如下（单位：mm）：
5.安装调试
l 确认检查：确认五方对讲连接正确，电源电压匹配正确，4G天线连接良好，SIM卡已插入。
l 上电启动：观察各指示灯是否正常。正常情况运行灯闪烁，信号强度指示正常，云连接灯亮。
l 设备绑定：使用微信小程序，登录->扫一扫->选择电梯进行绑定（电梯档案需先在电梯物联网云建立好）。

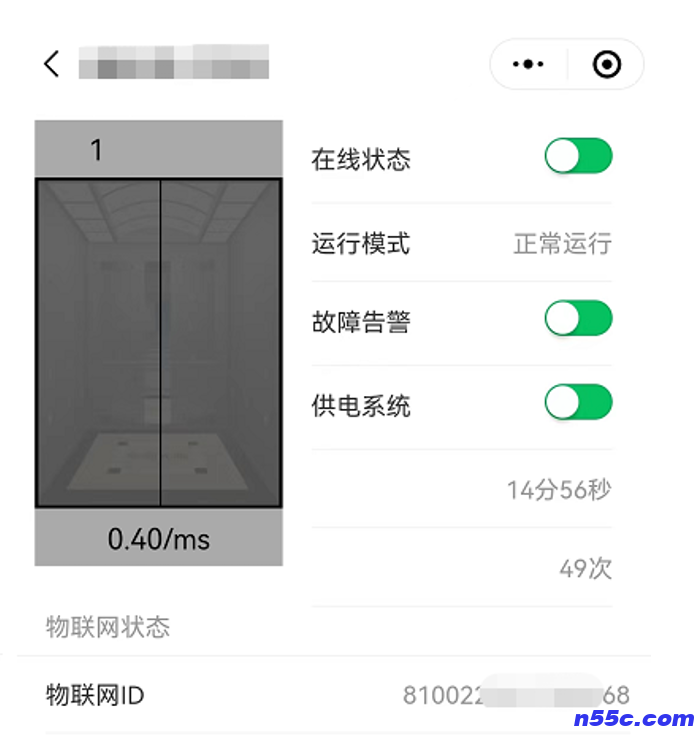

l 观察测试：进入小程序电梯->实时状态，现场操作电梯运行，观察小程序电梯实时状态是否正确。如开关门，运行方向，运行模式等。

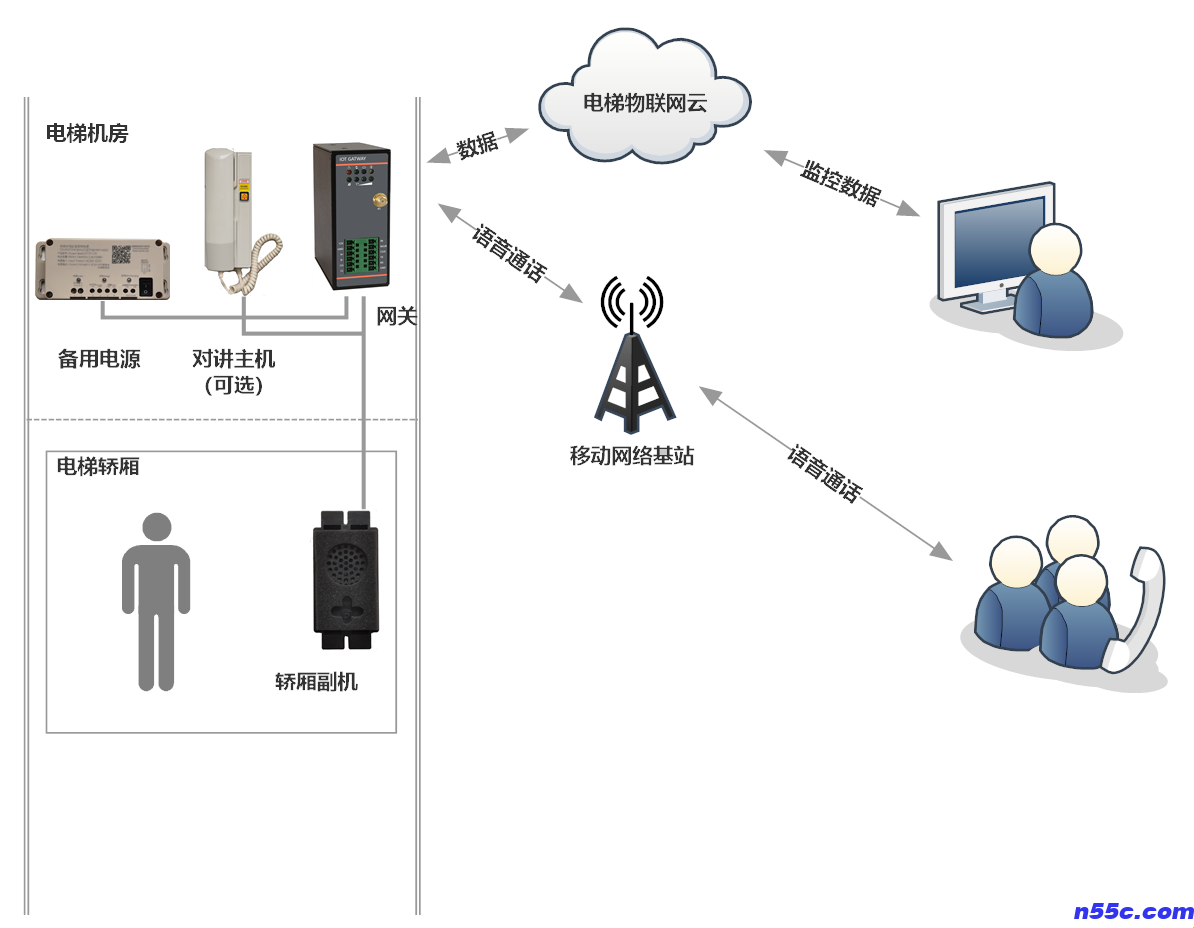

6.典型应用方案
